Construcción de escolleras

Se pueden distinguir los siguientes tipos de estructura, según el método de instalación:

• Descarga derramada : Utilizada en obras marítimas, fluviales, presas, drenajes cortinas y reparación de deslizamientos en taludes.
• Aliviadero compactado : Para uso en pedraplenes, presas y obras marítimas, con parámetros geotécnicos superiores a los aliviaderos.
• Terraplén colocado: Se utilizan en canalización, restauración y diques marítimos, protección de obras de drenaje, protección de pilotes y estribos, etc

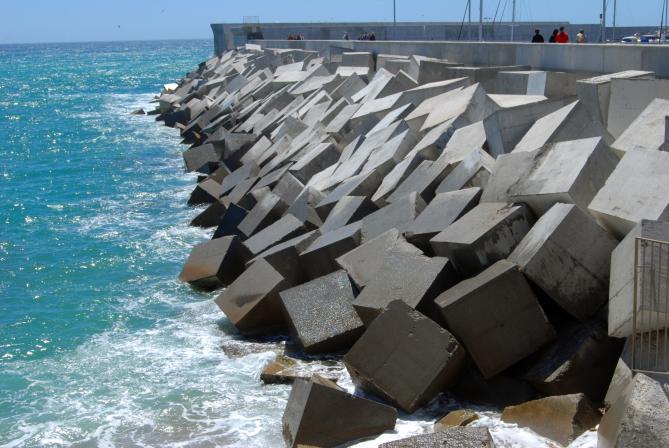

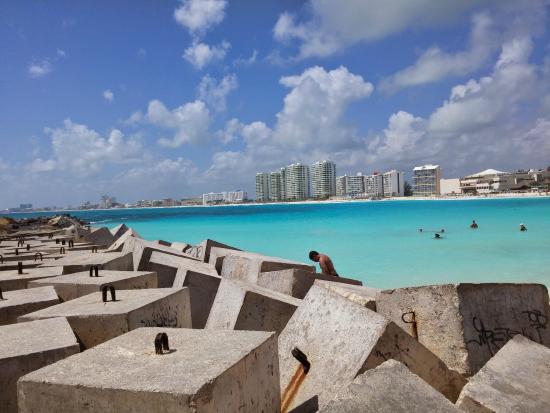

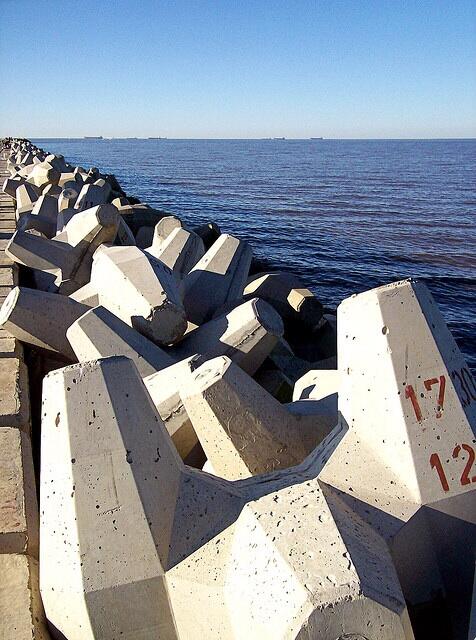

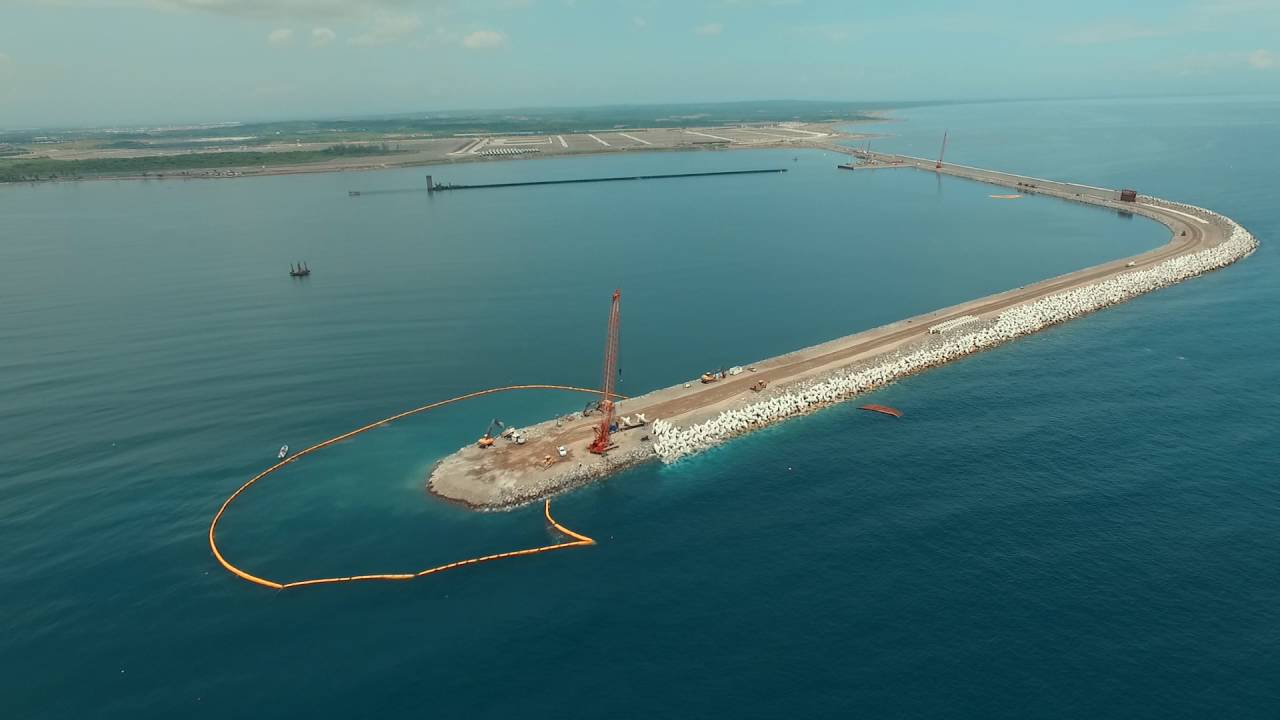

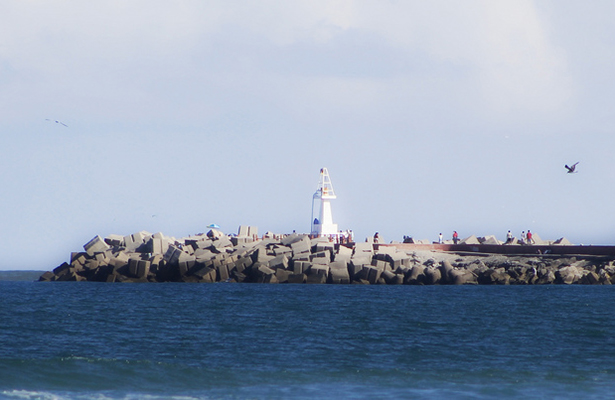

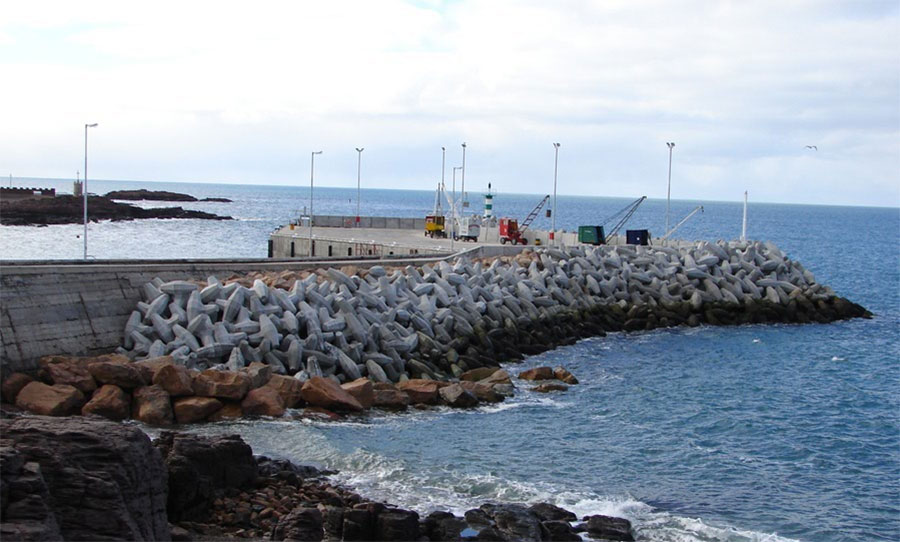

Una escollera es una estructura compuesta por escollos, es decir, por bloques de piedra o elementos de hormigón. Se usan para controlar el oleaje en las costas.

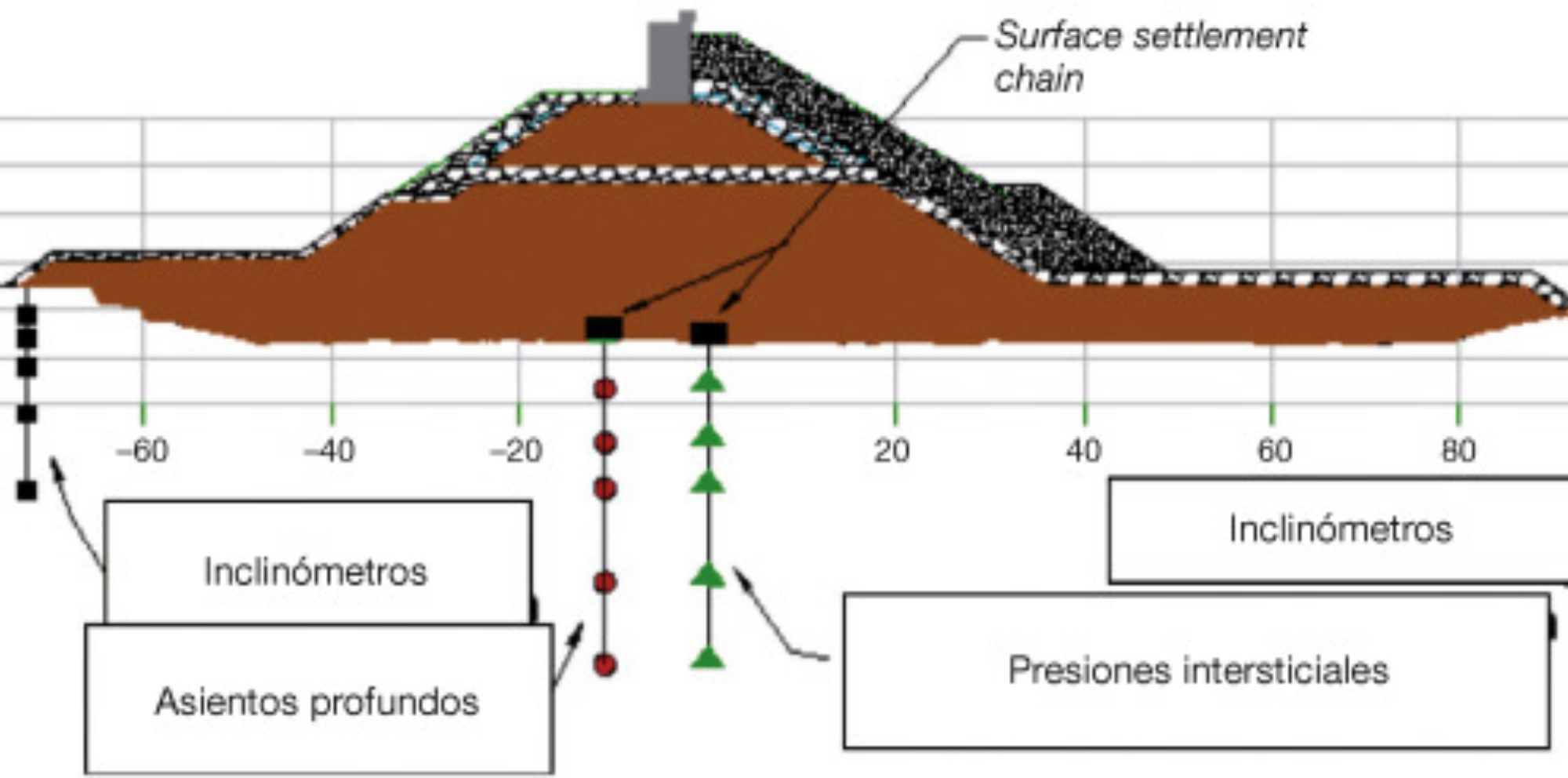

• NÚCLEO: parte central del dique que soporta los mantos de escollera y posibilita su ejecución. Tiene que tolerar deformaciones y su permeabilidad será compatible con las condiciones hidrodinámicas contempladas en el Proyecto.

• CAPA DE FILTRO: parte intermedia de los diques en talud colocada sobre la parte exterior del núcleo. Habitualmente, está constituida por una o varias capas de escollera de tamaño creciente desde el núcleo hacia el exterior. La gradación de tamaños evita el paso de las partículas del núcleo hacia el exterior.

• MANTO PRINCIPAL: que va colocado sobre la capa externa del filtro. Está constituido por los elementos -escolleras naturales o artifi ciales- de mayor tamaño y su finalidad principal es resistir la acción del oleaje que actúa sobre él.

• BANQUETA: sirve de apoyo inferior al manto principal.

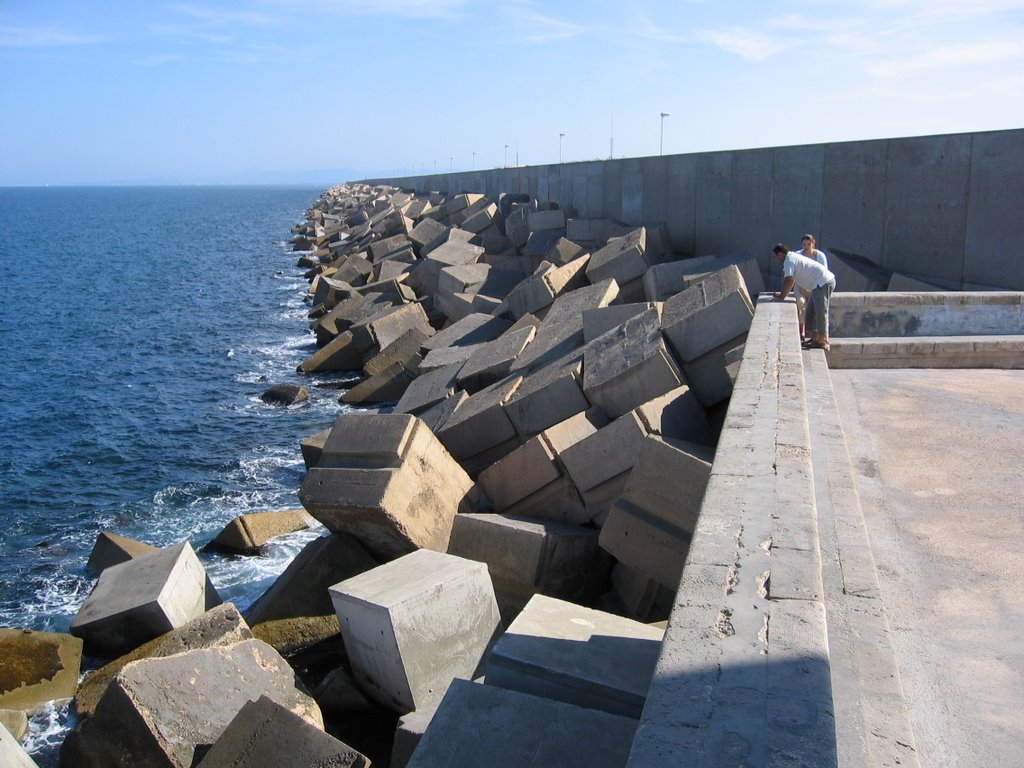

• ESPALDÓN: generalmente sobre la coronación del dique se dispone una estructura de hormigón con objeto de eliminar o reducir los rebases.

• LOSA DE HORMIGÓN: sirve como camino de rodadura y para proteger al núcleo frente a posibles rebases.

• MANTO INTERIOR: protege el talud interior del dique frente a la agitación y posibles rebases.
